R290 warmtepomp voor vloerverwarming

DeR290 warmtepomp voor vloerverwarmingis een geavanceerd lucht-water DC-invertersysteem dat is ontworpen om te voldoen aan de volledige hydronische behoeften van moderne residentiële en licht commerciële gebouwen. Deze serie warmtepompen, vervaardigd in Shunde, Foshan, China, door Blueway, een gevestigde HVAC-specialist die sinds 1993 actief is, levert betrouwbare ruimteverwarming, zomerruimtekoeling en sanitair warm water (SWW) in één geïntegreerde oplossing.

Hydronische vloerverwarmingssystemen presteren met een optimale energie-efficiëntie wanneer ze worden geleverd met lage tot gemiddelde watertemperaturen. De warmtepomp voor vloerverwarming is speciaal afgestemd op deze bedrijfsparameters. Door de compressorcapaciteit continu te moduleren om aan de realtime thermische vraag te voldoen, elimineert het systeem energie-intensieve cycli bij volledige belasting, waardoor nauwkeurige binnenwatertoevoertemperaturen worden gehandhaafd en het seizoensgebonden energieverbruik aanzienlijk wordt verlaagd.

Kernvoordelen voor stralende vloertoepassingen

Vloerverwarming is afhankelijk van een stabiele warmteverdeling over grote oppervlakken. Het integreren van een DC-inverterwarmtepomp met leidinglussen onder de vloer biedt verschillende technische en operationele voordelen:

• Geoptimaliseerd hydronisch rendement:Door te werken met waterregimes op lage temperatuur kan de warmtepompcompressor op het hoogste seizoensrendement draaien, waardoor de energiebesparingen worden gemaximaliseerd in vergelijking met conventionele hogetemperatuurketels.
• Uniform thermisch comfort:Stralingsverwarming elimineert tocht, koude plekken en stofcirculatie in de lucht, waardoor consistente verticale temperatuurgradiënten vanaf de vloer ontstaan.
• Omkeerbare zomerkoeling:Het systeem kan tijdens de warme maanden gekoeld water door vloerverwarmingscircuits of ventilatorconvectoren (FCU's) laten circuleren, waardoor het hele jaar door klimaatbeheersing mogelijk is zonder dat hiervoor aparte airconditioningapparatuur nodig is.
• Systeemsynergie met meerdere bronnen:Ontworpen voor een soepele koppeling met aanvullende thermische bronnen, waaronder zonnecollectoren, aanvullende gas- of olieketels en elektrische back-upverwarmingselementen.

Belangrijkste technische kenmerken en technische hoogtepunten

DeR290 warmtepomp voor vloerverwarmingbevat hoogwaardige mechanische en elektronische componenten om langdurige stabiliteit en een eenvoudige bedrijfsvoering te garanderen:

• Uitgebreide werking bij lage omgevingstemperaturen:Speciaal ontworpen modellen voor lage omgevingstemperaturen zorgen voor stabiele verwarmingsprestaties in barre winterklimaten waarbij de buitentemperatuur daalt.
• Vijf veelzijdige bedrijfsmodi:Configureerbaar voor alleen verwarming, verwarming + SWW, alleen koeling, koeling + warm water en alleen SWW om aan de seizoensvereisten van de locatie te voldoen.
• DC-omvormer met variabele capaciteit:Beschikt over eersteklas roterende of scroll-compressoren met DC-inverter (zoals Mitsubishi of Panasonic) gecombineerd met elektronische expansiekleppen voor nauwkeurige regeling van de koelmiddelstroom.
• Hoog rendement warmteoverdracht:Maakt gebruik van een roestvrijstalen platenwarmtewisselaar die wordt gekenmerkt door een lage hydraulische drukval, hoge thermische efficiëntie en sterke corrosieweerstand.

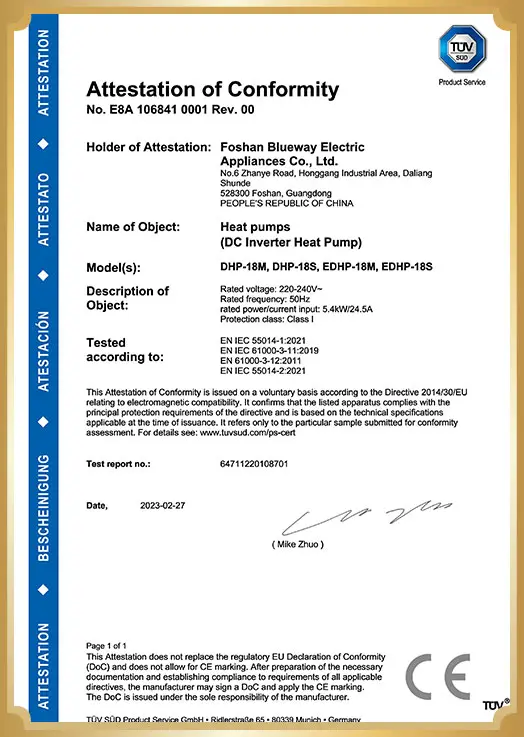

• ErP A++-klassecertificering:Geselecteerde modellen in de serie hebben de ErP A++-energielabels behaald, geverifieerd onder strenge TÜV-testnormen.
• Intelligente besturingsarchitectuur:Uitgerust met een microprocessorcontroller met een intuïtieve LCD-touchscreeninterface, automatische zelfdiagnose, ingebouwde veiligheidsbescherming en een 3-wegklepbedieningsuitgang.
• Optionele Wi-Fi-connectiviteit:Hiermee kunnen eindgebruikers en onderhoudsteams bedrijfsgegevens monitoren, temperatuurinstelpunten aanpassen en fouten op afstand diagnosticeren via een speciale mobiele app.
• Corrosiebestendige behuizing:Gebouwd met duurzame, weerbestendige composietkasten die zijn ontworpen om langdurige blootstelling aan zout, vocht, sneeuw en UV-straling te weerstaan.

Technische specificaties

Gedetailleerde prestatieparameters en systeemconfiguraties variëren per specifiek unitmodel. Hieronder vindt u een overzicht van de standaardspecificaties van deze productserie:

Configuratieselectie gesplitst versus monoblok

Om tegemoet te komen aan diverse locatiebeperkingen, gebouwindelingen en regionale klimaatomstandigheden, is deR290 warmtepomp voor vloerverwarmingwordt aangeboden in twee verschillende structurele formaten:

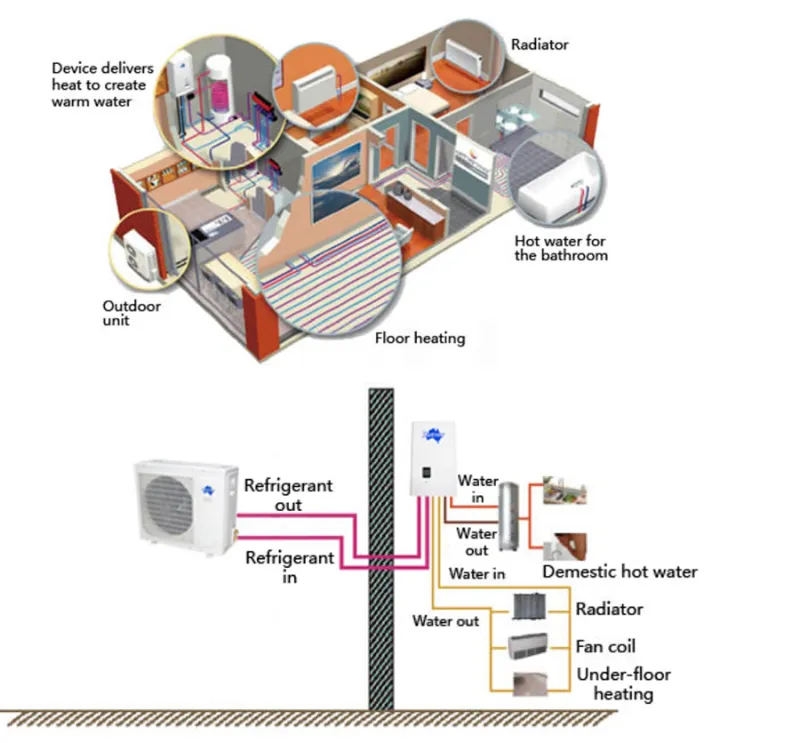

Gesplitste systeemarchitectuur

De gesplitste configuratie verdeelt de warmtepomp in een condensatieunit voor buiten en een hydraulische module voor binnen. Alle watervoerende componenten worden binnenshuis geïnstalleerd in een mechanische ruimte of nutsruimte, waardoor het risico op bevriezing van de leidingen in de buitenlucht tijdens stroomuitval of extreme wintervorst volledig wordt geëlimineerd. De buitenunit is ontworpen met een anti-sneeuwluchtinlaatgeometrie, terwijl de binnenunit een compact, ketelvervangend kastontwerp heeft dat netjes kan worden geïntegreerd met bestaande verdeelblokken onder de vloer en SWW-opslagtanks.

Monoblock-systeemarchitectuur

De monoblock-configuratie herbergt het volledige koelcircuit en het hydraulische circuit in één enkele buitenkast. Dit alles-in-één ontwerp elimineert de noodzaak van veldwerk voor koelmiddelleidingen, waardoor de installatie op locatie wordt gestroomlijnd en de arbeidskosten worden verlaagd. Monoblock-units kunnen worden besteld met optionele, in de fabriek geïnstalleerde hydraulische componenten, waaronder een DC-watercirculatiepomp, een intern expansievat en een elektrische back-upverwarming.

Projecttoepassingsscenario's

De flexibiliteit van deR290 warmtepomp voor vloerverwarmingmaakt het geschikt voor een breed scala aan nieuwbouw- en renovatiewaterbouwprojecten:

• Privéwoningen en eengezinsvilla's:Levert geluidsarme en comfortabele vloerverwarming, zomerkoeling en dagelijks warm water voor huishoudelijk gebruik.
• Meergezinsappartementen:Het leveren van gedecentraliseerde of gecentraliseerde hydronische verwarmings- en warmwateroplossingen.
• Lichte commerciële gebouwen:Voldoet aan de vereisten voor ruimteconditionering in boetiekhotels, kleine kantoren, showrooms en gezondheidsklinieken.
• Hybride energieprojecten:Koppeling met bestaande gasketels of thermische zonnecollectoren om de afhankelijkheid van fossiele brandstoffen bij renovatieprojecten te verminderen.

Engineeringselectie en systeemintegratiefactoren

Het bereiken van een optimale efficiëntie en een lange levensduur vereist een zorgvuldige evaluatie van de gebouwparameters voordat de apparatuur wordt gedimensioneerd. De belangrijkste technische ontwerpfactoren zijn onder meer:

1. Ontwerp verwarmings- en koelbelasting:Bereken de thermische verliezen bij piektransmissie en infiltratie onder plaatselijke ontwerpbuitentemperaturen in plaats van te vertrouwen op nominale vierkante meters.
2. Doeltemperatuur toevoerwater:Controleer de vereiste aanvoertemperaturen voor eindunits voor vloerlussen in de vloer, voor ventilatorconvectoren of hoger voor oudere radiatoren.
3. Bescherming hydronische circuit:Kies tussen split- of monoblock-ontwerpen op basis van het risico op vorst in de omgeving en de beschikbare ruimte in de technische ruimte.
4. Dimensionering van de SWW-vraag:Grootte van de sanitaire warmwateropslagtanks en de oppervlakken van de warmtewisselaarspiraal volgens de dagelijkse schema's voor de piekafname van warm water.

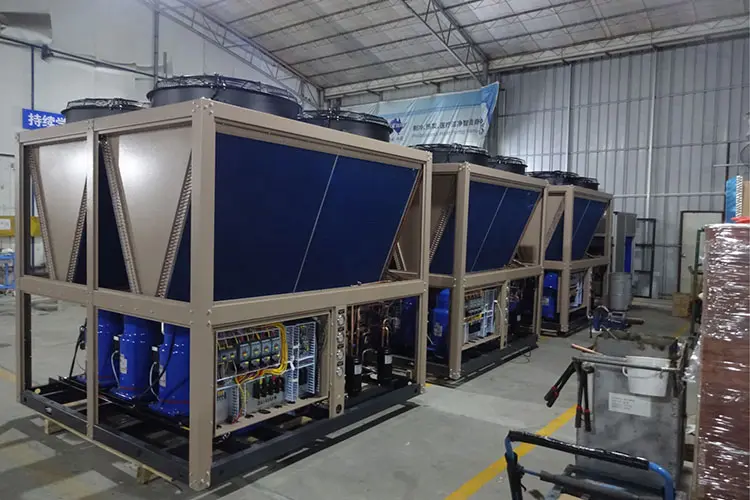

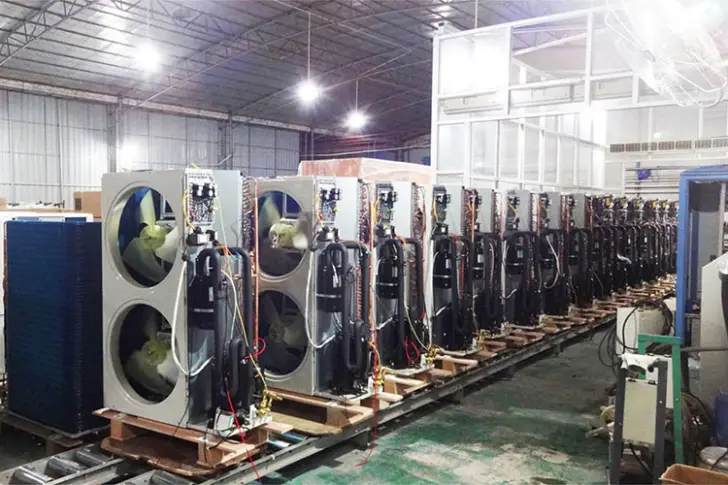

Productieachtergrond en kwaliteitsborging

Blueway exploiteert een gespecialiseerd HVAC-ontwikkelings- en productiecentrum in Shunde, Foshan, China. Gesteund door bijna 30 jaar productie-ervaring heeft Blueway meer dan 1.000 originele R&D-producten ontwikkeld en wereldwijd meer dan 10.000 succesvolle technische oplossingen geleverd. Producten worden vervaardigd onder strenge kwaliteitscontrolenormen, waarbij beveiligingsalgoritmen van microprocessors zijn geïntegreerd om compressoren en watercircuits te beschermen tegen spanningsschommelingen, drukafwijkingen en bevriezing. Blueway biedt uitgebreide OEM-, OBM- en ODM-diensten, ondersteund door 24/7 online technische assistentie en geautoriseerde servicepartners in heel Europa, het Midden-Oosten, Noord-Amerika en Zuid-Amerika.

Veelgestelde vragen

Waarom is de R290-warmtepomp voor vloerverwarming ideaal voor stralingssystemen met lage temperaturen?

Hydronische vloerverwarming werkt het meest efficiënt bij lagere aanvoerwatertemperaturen. Dankzij de DC-invertercompressor en het geoptimaliseerde ontwerp van de warmtewisselaar kan de warmtepomp binnen dit bereik op de hoogste prestatiecoëfficiënt (COP) werken, wat aanzienlijke energiebesparingen oplevert in vergelijking met traditionele verwarmingssystemen.

Kan deze warmtepomp worden aangesloten op bestaande ketels of zonnepanelen?

Ja. De ingebouwde microprocessorcontroller bevat signaaluitgangen voor het beheer van de aanvullende verwarming, waardoor de unit naast thermische zonnesystemen, gasboilers of elektrische back-upverwarmers kan werken in een hybride energieopstelling.

Welke compressor- en pompcomponenten worden in deze units gebruikt?

Blueway integreert gevestigde DC-inverter roterende of scrollcompressoren van merken als Mitsubishi of Panasonic, gecombineerd met hoogefficiënte klasse-A-circulatiewaterpompen van Wilo of Shinoo.

Wordt operationele bediening op afstand ondersteund?

Ja. Naast de lokale LCD-touchcontroller stelt een optionele Wi-Fi-module gebruikers en systeemintegrators in staat de bedrijfsomstandigheden te bewaken, de beoogde watertemperaturen aan te passen en systeemdiagnostiek te bekijken via een smartphone-applicatie.
